讲解电风扇多用双向可控硅控制器线路图原理

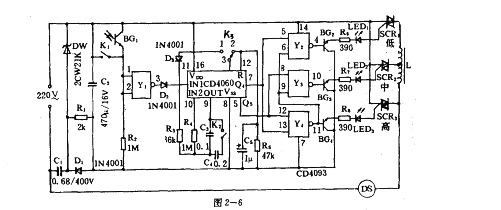

    图2—6所示的多用控制器具有手动调速，光控调速，模拟自然风，定时关闭等功能。
当CD4060构成的振荡器经Q4、Q5输出脉冲，经Y2～Y4输出低电平时，对应的BG2～BG4导通，k㈣SCR双向可控硅导通，电风扇运转。K1和BG1用作手控或光控。K3是定时控制开关。K2是用来改变振荡频率的开关。K2断开时振荡频率较高，闭合时频率较低。

上一篇：双向可控硅应用于KDF1型多功能电风扇控制器电机 下一篇：双向可控硅如何实现电机简单的无级调速器功能
