单向可控硅应用电烙铁功率调节器线路图分析案

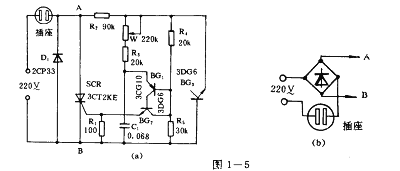

    图I一5(a)所示的电路可以调节额定功率不大于100W的负载，其调节范围为50-97％。如果用桥式整流代替D1．调节范围则为0～95％，如图I一5(b)所示。
该图调节原理是：利用BG1、BG1组成振荡电路和W、R3、C1组成移相电路。振荡电流经移相后去触发单向可控硅SCR。改变W阻值即可改变C1的充电时间．达到移相目的，从而控制了SCR单向可控硅的导通角，完成调功任务。
