简单可控硅调光线路图案例

一、简单的双向可控硅调光电路

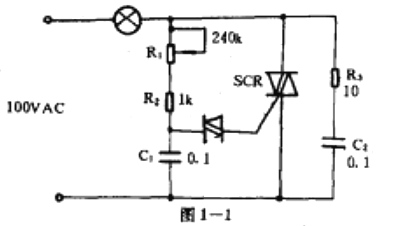

图1—1所示，由SCR双向可控硅、R1，R2，C1，和触发二极管就构成了一个简单的可控硅调光电路。当调节R1时即改变了C1充电的快慢，从而改变SCR的可控硅导通角，达到调光的目的。图中R3,C2是消除高频干扰的谐波吸收电路。本电路有个最显著的缺点——滞后现象。即当R1减小时，灯并不是逐渐亮起来，而是当调至某一点后，灯突然急剧变亮。以上内容由东莞市环昕微实业有限公司提供。
