简单的无滞后可控硅调光电路图案例

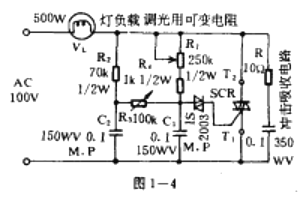

图1一4所示的电路，是一种无滞后宽范围的调光电路。它的调光原理是调节R1改变C1的充电时间使SCR可控硅的导通角改变。用R2,C2拓宽控制范围。调节良R3(R1调至最大时)整定在SCR开通的临界点。本电路调压范围约在5～95％之间。
