双向可控硅如何应用在带电子开关的调速器电路

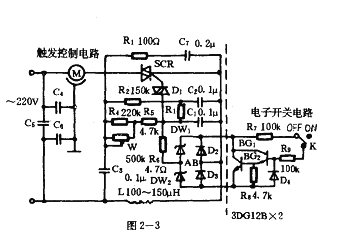

在调速电路中加装电子开关电路，如图2--3右半部所示，可适应某些场合使用。

当K置于ON时，C1被充电至D1转折电压，双向可控硅SCR被触发导通。调节W即可改变SCR双向可控硅的导通角，达到调速的目的。

当K置于Off时,A、B间的交流电压经桥式整流给BGl,BG2提供工作电压并使它们导通，BG2饱和导通，C1被短路，D1截止，SCR双向可控硅被关断，负载断电。
